Support pile CR2450 à 2 broches pour circuit imprimé

Support pile CR2450 à 2 broches pour circuit imprimé

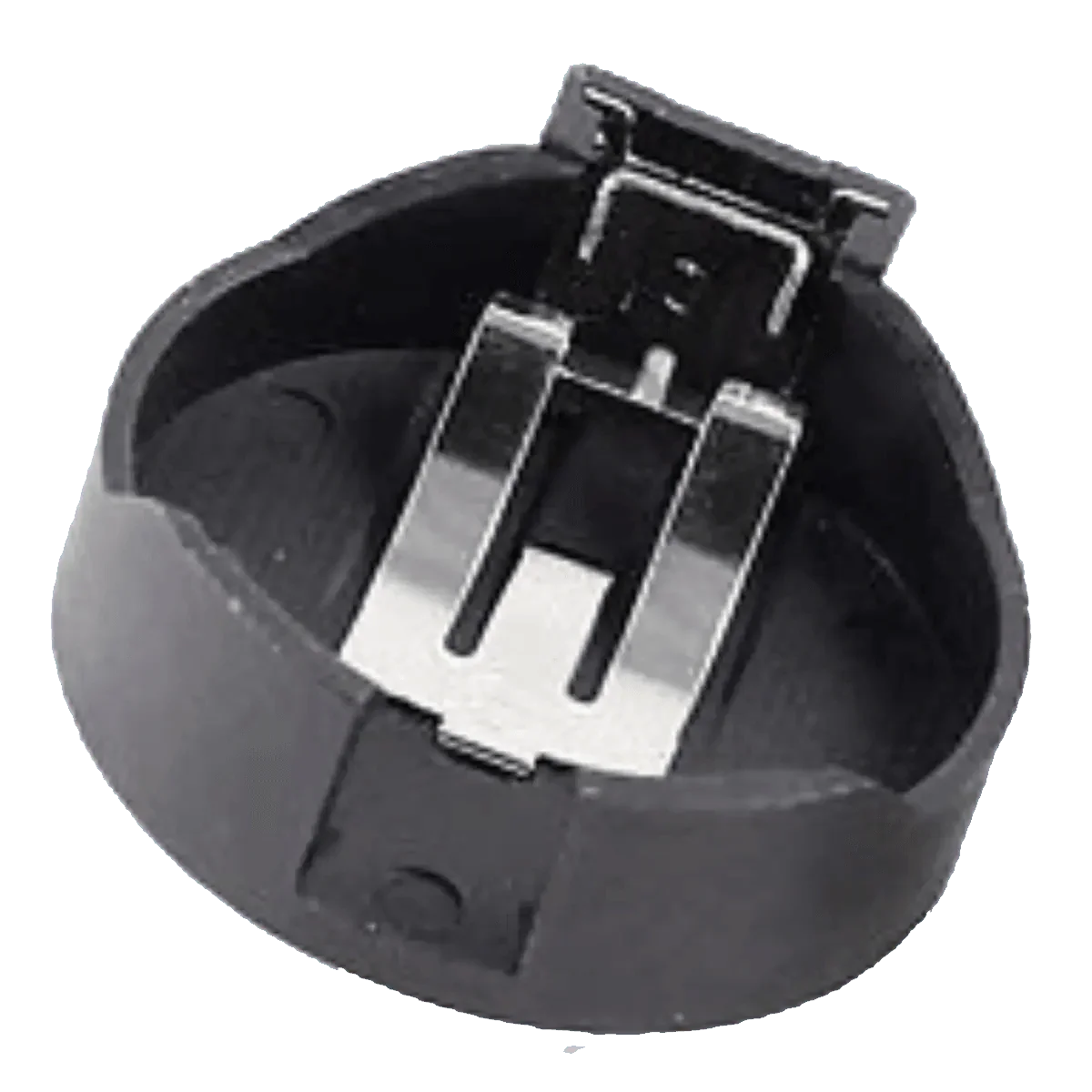

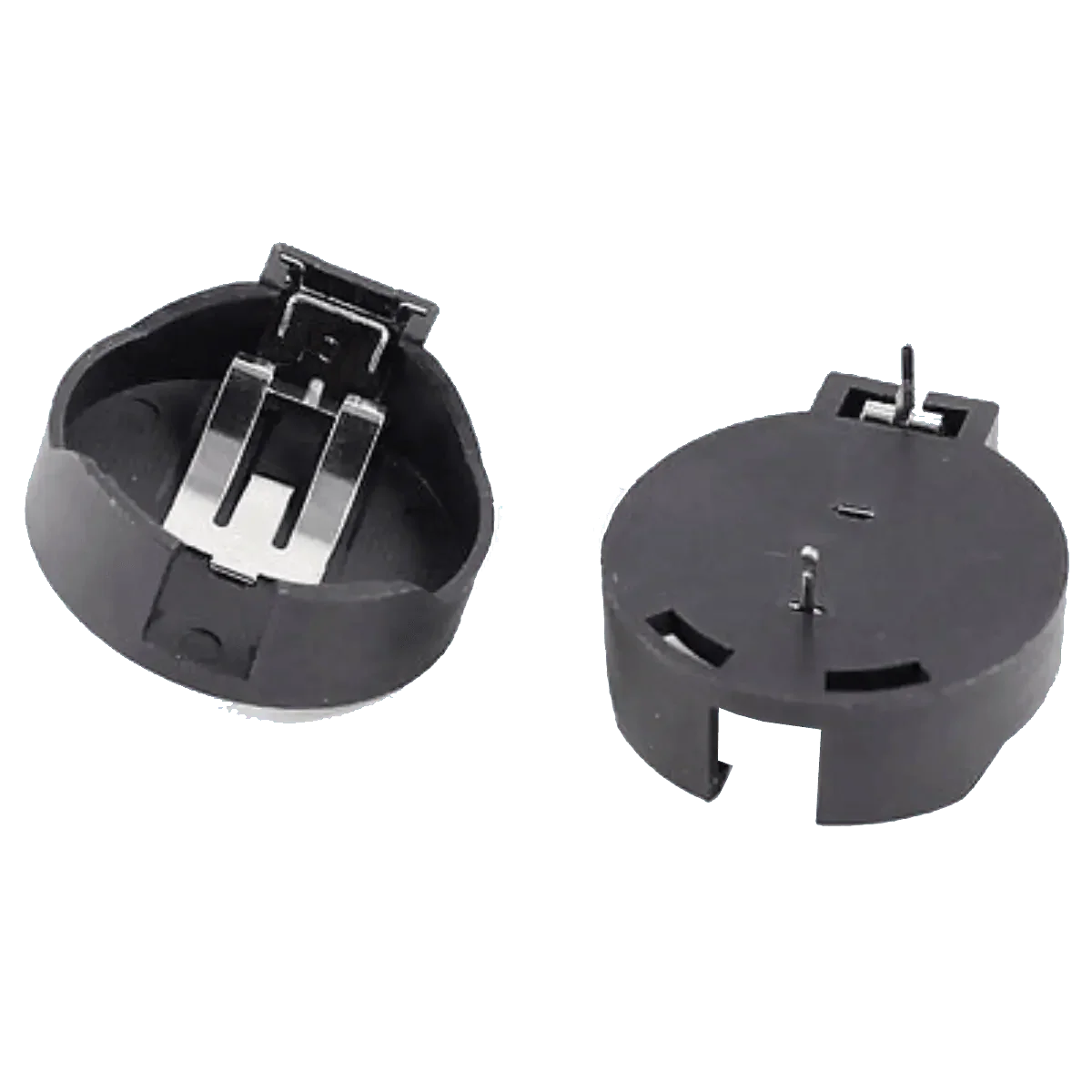

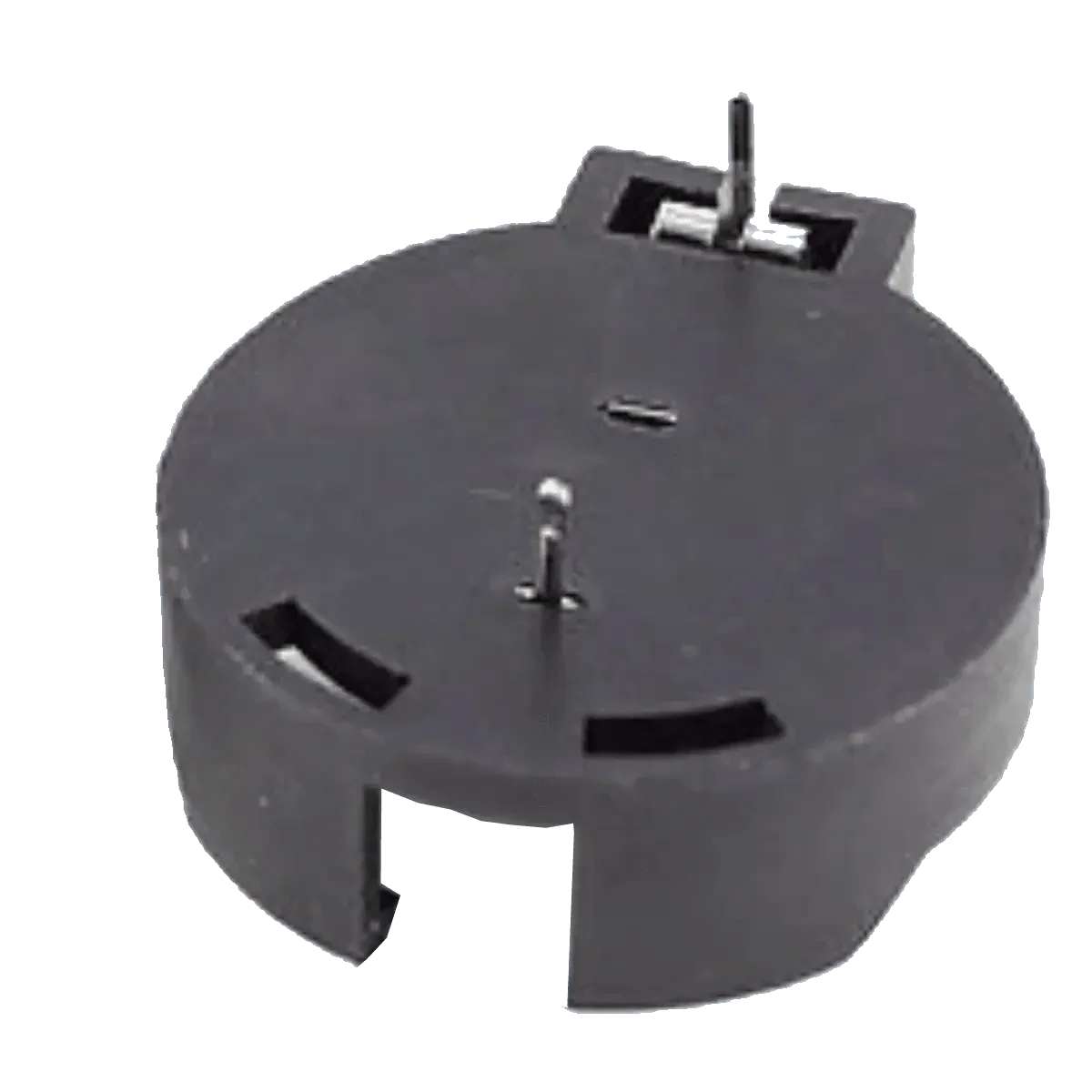

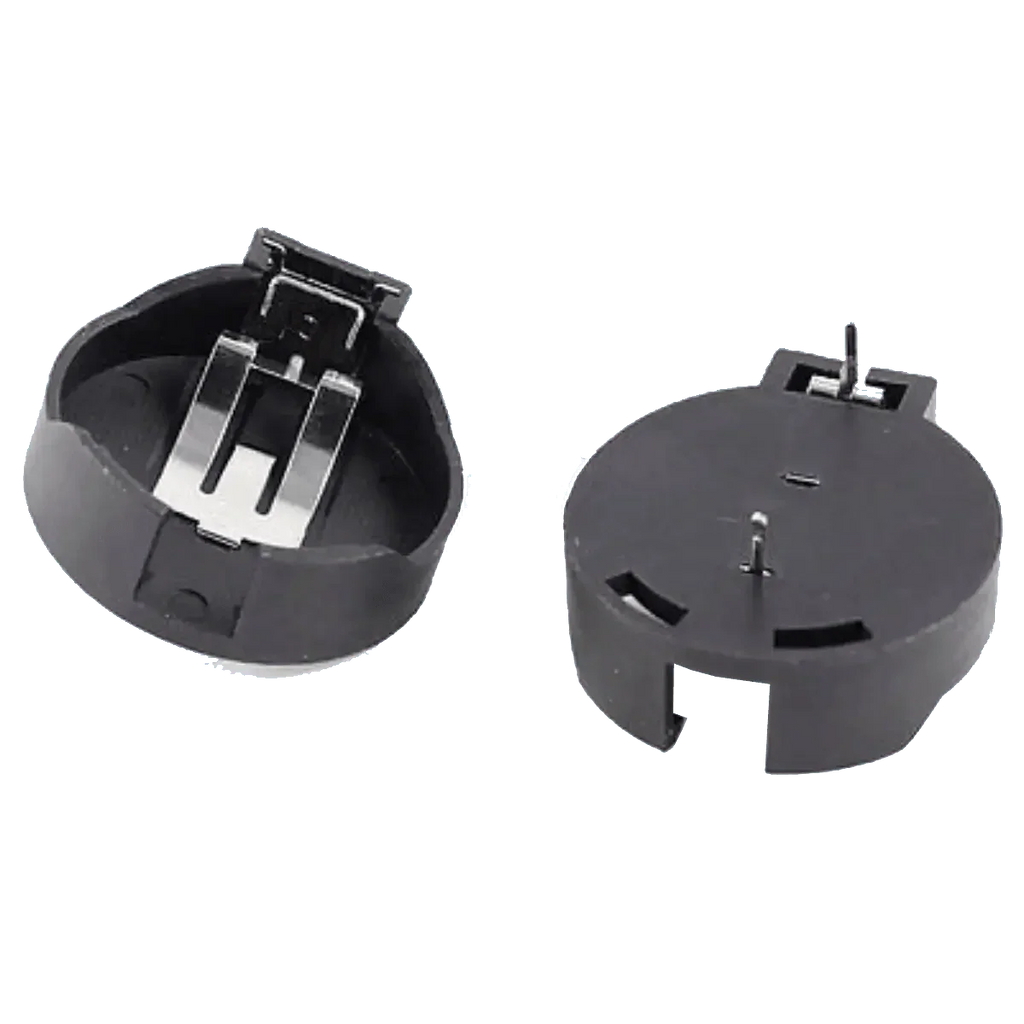

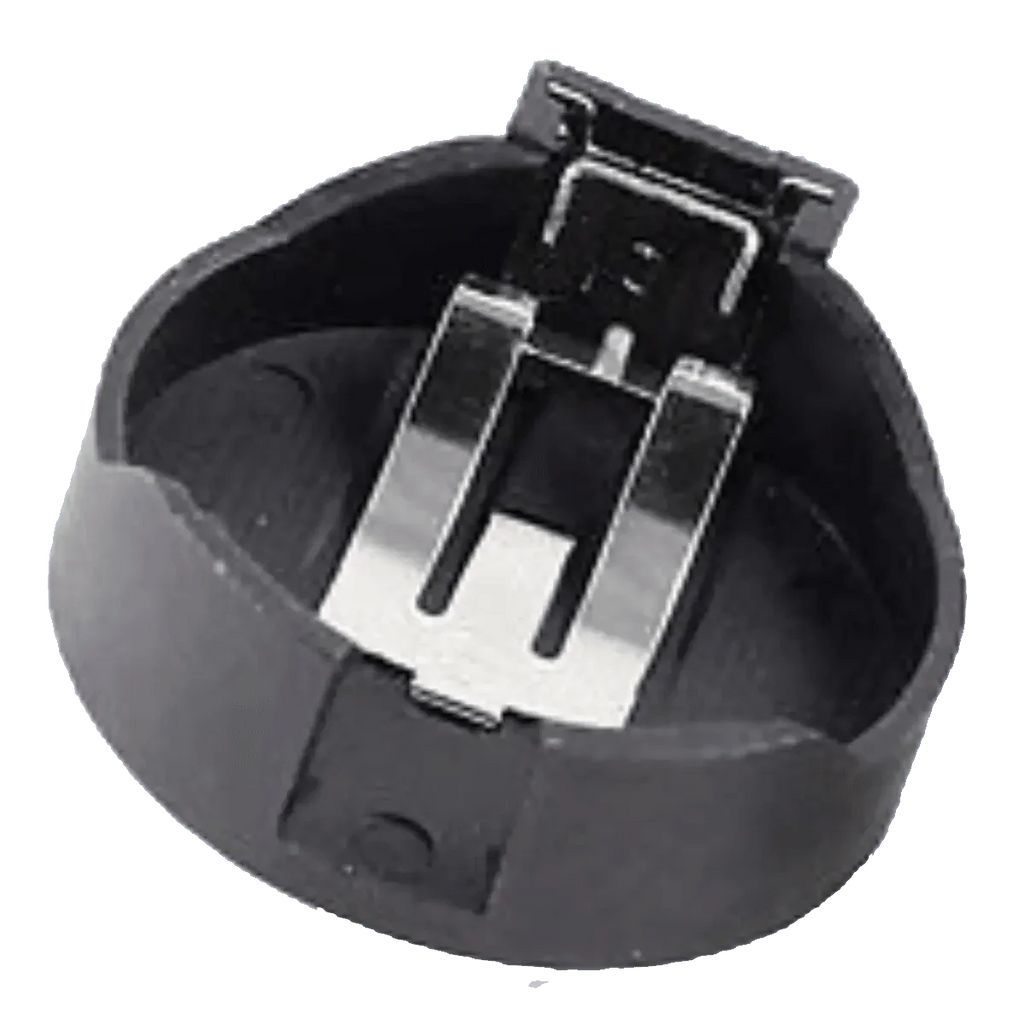

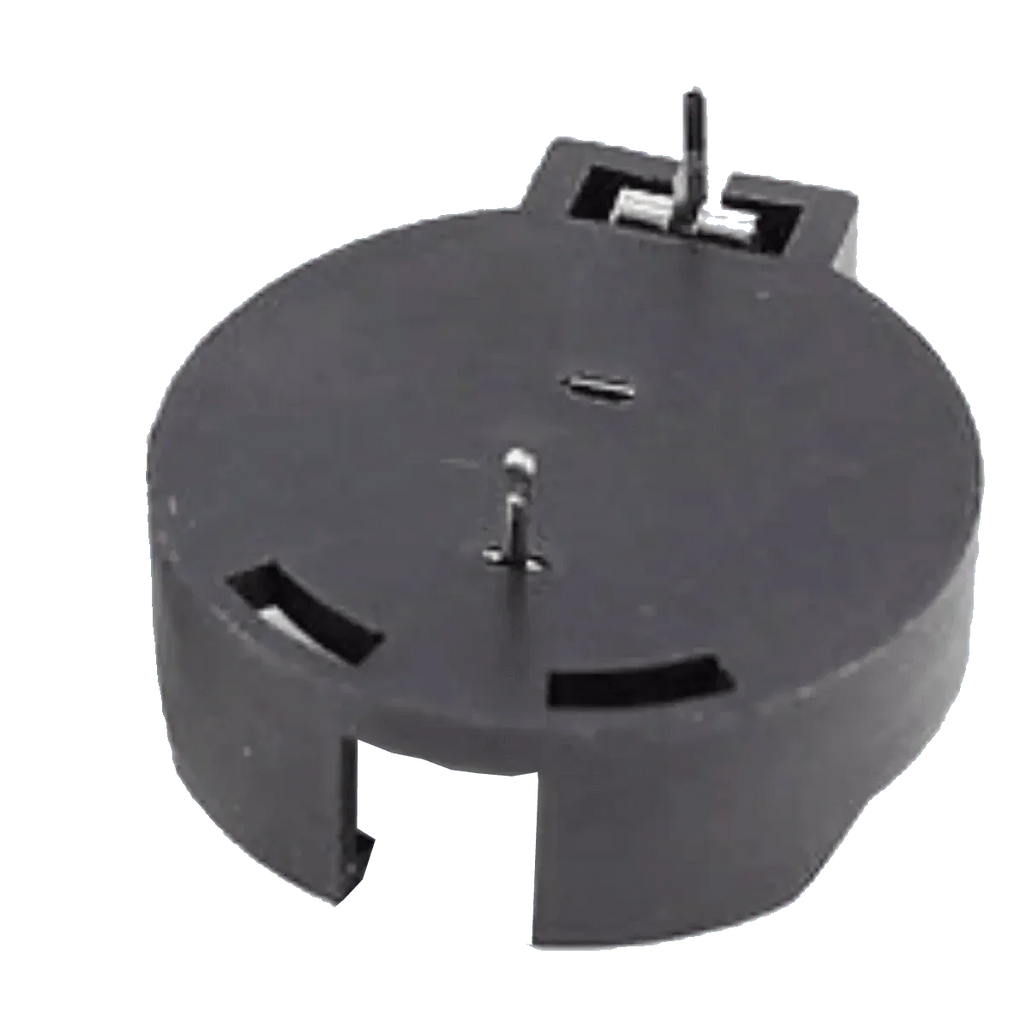

Ce support pile CR2450 permet d'installer une pile bouton de format 2450 sur un circuit imprimé. Son montage à deux broches traversantes convient aux projets électroniques prévus pour cette implantation. Il facilite le remplacement de la pile sans devoir souder directement sur celle-ci. Le composant est vendu seul, sans pile.

Caractéristiques du support pile CR2450

• Format de pile prévu : CR2450, à vérifier selon les tolérances du fabricant
• Nombre de contacts de fixation : 2 broches
• Montage annoncé : traversant, type DIP, sur circuit imprimé PCB
• Matériaux indiqués : plastique et métal
• Farbe: Schwarz
• Dimensions annoncées : 26 × 9 mm
• Diamètre intérieur annoncé : 24 mm
• Espacement annoncé des broches : 20 mm
• Conditionnement : un support, pile non incluse

Montage du porte-pile bouton sur PCB

Le porte-pile bouton est destiné à recevoir une pile amovible dans un assemblage électronique. Avant de préparer votre carte, comparez l'empreinte des broches et leur entraxe avec le circuit imprimé. Les mesures mentionnées proviennent de la fiche existante et doivent être contrôlées sur la pièce pour un montage exigeant. Une implantation incorrecte peut empêcher l'insertion du composant.

Repérez la polarité des contacts sur le support réel avant la soudure. Respectez également le sens de la pile indiqué sur le composant ou sur votre schéma électrique. Une pile bouton ne doit jamais être court-circuitée. Effectuez les opérations de soudage sur le support vide et hors tension. Laissez refroidir les contacts avant d'insérer la pile.

Utilisation d'un support CR2450 à deux broches

Un support CR2450 peut être utilisé pour des prototypes, des cartes de commande et des montages alimentés par pile bouton. La compatibilité électrique dépend du circuit et du type de pile choisi. Vérifiez que la carte accepte la tension de la pile et que l'espace disponible suffit pour le support et l'accès au remplacement.

Le format CR2450 correspond à une pile bouton courante, mais les dimensions utiles du logement et les contacts doivent être vérifiés. Ce porte-pile bouton ne constitue pas un chargeur et ne doit pas être utilisé pour recharger une pile primaire. Évitez toute contrainte mécanique excessive sur les broches et le boîtier.

Conseils pour choisir un porte-pile PCB

Pour compléter votre montage, retrouvez nos piles et accessoires électroniques. Les recommandations générales de prévention électrique de l'INRS peuvent également vous aider à préparer vos interventions. Contrôlez toujours le composant reçu avant la fabrication d'une série de cartes. Ce composant est fourni sans batterie ni accessoire de montage supplémentaire annoncé.
